Trong lĩnh vực cơ khí chế tạo, bản vẽ kỹ thuật không chỉ là "ngôn ngữ" giao tiếp mà còn là kim chỉ nam quyết định chất lượng và hiệu quả sản xuất. Một trong những yếu tố then chốt trên bản vẽ, ảnh hưởng trực tiếp đến khả năng gia công và chi phí, chính là dung sai. Việc thể hiện dung sai không đúng cách có thể dẫn đến những hiểu lầm nghiêm trọng, sai sót trong quá trình sản xuất, làm tăng chi phí và giảm chất lượng sản phẩm.
Vậy, làm thế nào để thể hiện dung sai trên bản vẽ một cách rõ ràng, chính xác và tối ưu nhất cho quá trình gia công? Quý anh/chị hãy cùng Minh Anh Solution khám phá những nguyên tắc và kinh nghiệm thực tiễn trong bài viết này, đặc biệt trong bối cảnh gia công cơ khí chính xác và thiết kế máy tự động ngày càng phát triển.

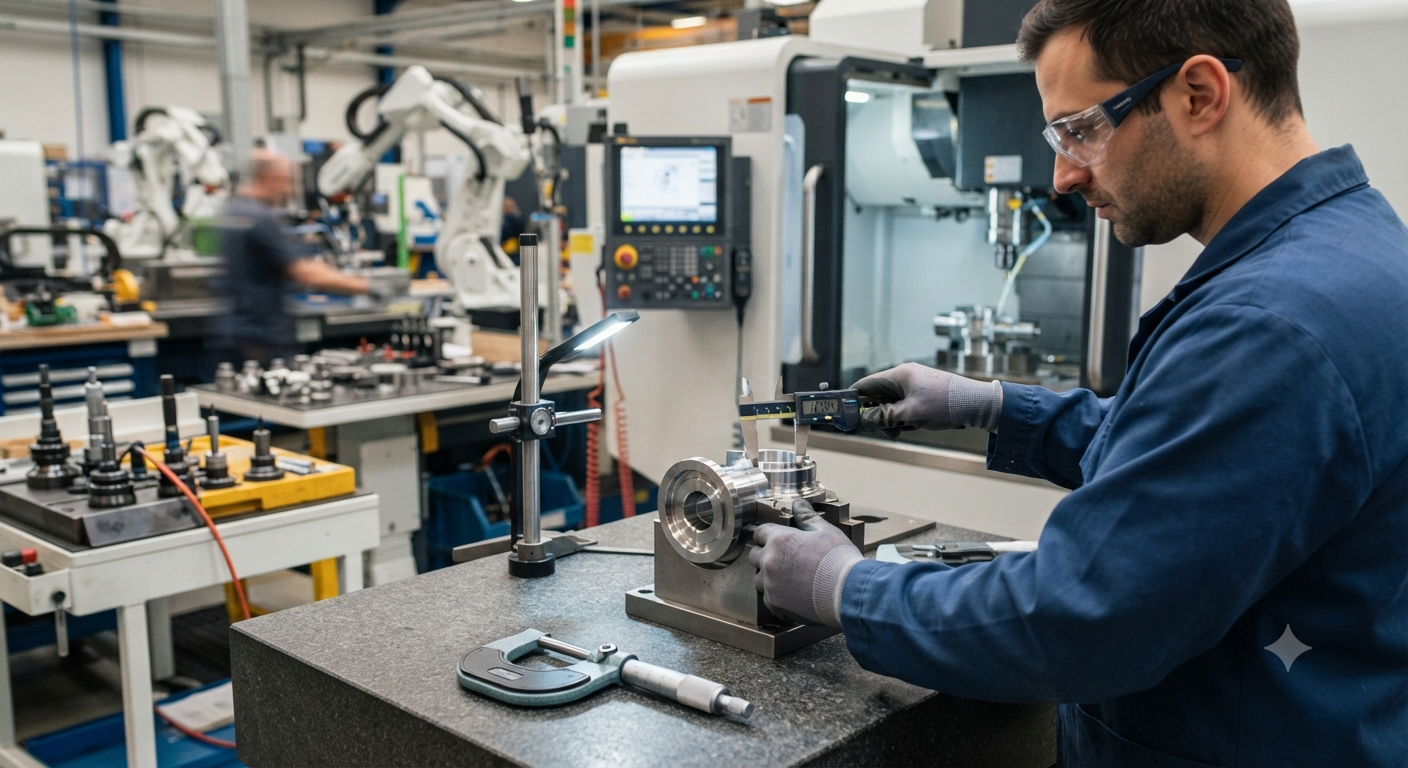

Dung Sai Là Gì Và Tầm Quan Trọng Của Nó?
Dung sai (tolerance) là khoảng cho phép sai lệch so với kích thước danh nghĩa (kích thước lý tưởng) của một chi tiết. Mọi quá trình sản xuất đều không thể tạo ra sản phẩm hoàn hảo đúng kích thước tuyệt đối do giới hạn của máy móc, vật liệu và tay nghề. Vì vậy, dung sai định ra một "khu vực" chấp nhận được để chi tiết có thể hoạt động đúng chức năng khi lắp ráp với các chi tiết khác.
Tầm quan trọng của dung sai thể hiện ở nhiều khía cạnh:
- Đảm bảo khả năng lắp ráp: Các chi tiết được gia công riêng lẻ phải có khả năng lắp ráp với nhau mà không gặp trở ngại.
- Đảm bảo chức năng hoạt động: Dung sai ảnh hưởng đến các yếu tố như độ kín khít, độ trượt, độ ma sát, từ đó quyết định hiệu suất và tuổi thọ của sản phẩm.
- Kiểm soát chất lượng: Dung sai là cơ sở để kiểm tra và đánh giá xem sản phẩm có đạt yêu cầu kỹ thuật hay không.
- Kiểm soát chi phí: Dung sai càng chặt chẽ, quá trình gia công càng khó khăn, tốn kém hơn về thời gian, công sức, máy móc (ví dụ như gia công CNC cần độ chính xác cao). Ngược lại, dung sai quá lỏng có thể ảnh hưởng đến chất lượng.

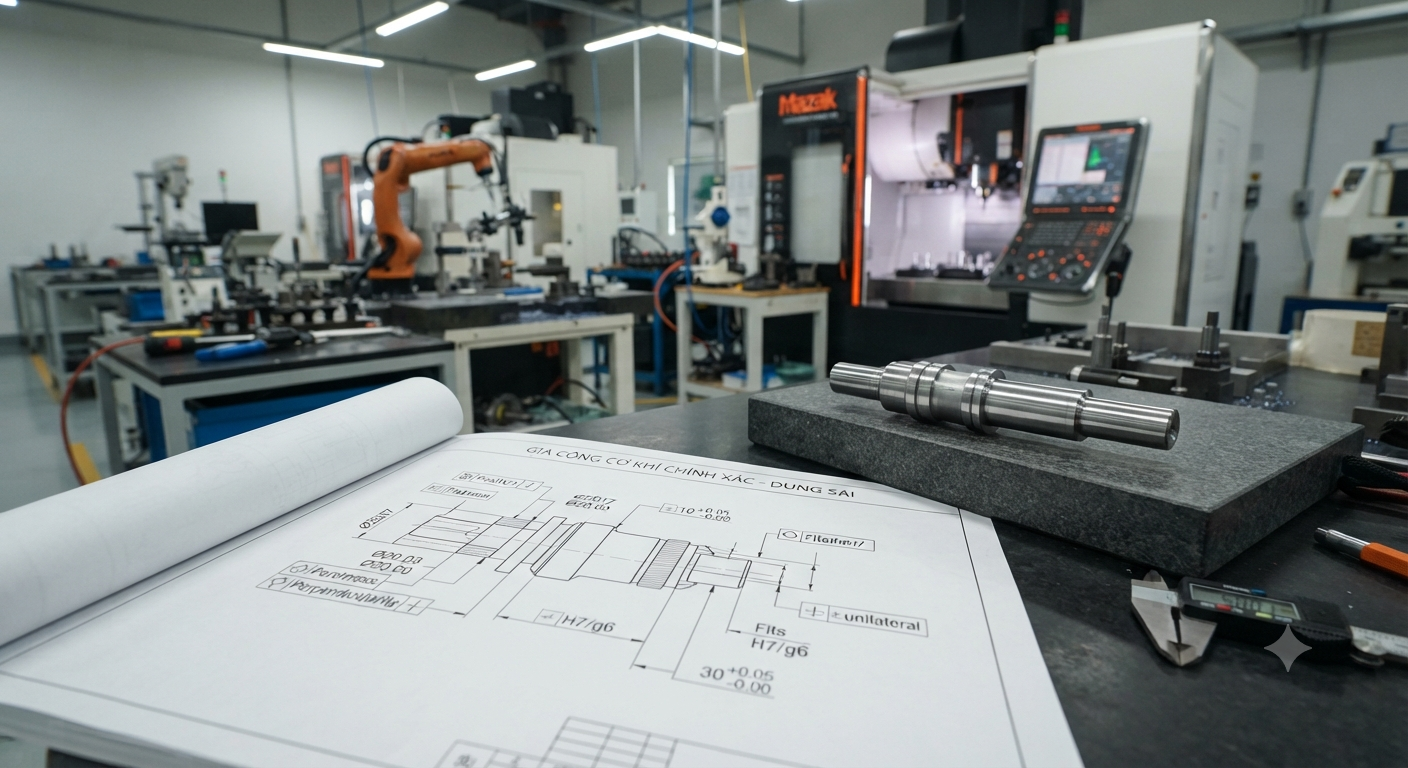

Các Cách Thể Hiện Dung Sai Phổ Biến Trên Bản Vẽ
Để truyền tải yêu cầu về dung sai một cách hiệu quả, người thiết kế cần nắm vững các phương pháp thể hiện khác nhau:
Dung Sai Kích Thước (Dimensional Tolerances)
Đây là cách phổ biến nhất để thể hiện dung sai cho các kích thước tuyến tính hoặc góc cạnh. Có nhiều dạng:
- Dung sai giới hạn (Limit Dimensions): Ghi trực tiếp giới hạn trên và giới hạn dưới của kích thước. Ví dụ:
25.00 / 25.05(chi tiết phải có kích thước trong khoảng từ 25.00mm đến 25.05mm). - Dung sai cộng trừ đối xứng (Symmetrical Plus/Minus Tolerances): Ghi kích thước danh nghĩa kèm theo ký hiệu ± và giá trị sai lệch. Ví dụ:
25 ±0.02(chi tiết có kích thước từ 24.98mm đến 25.02mm). - Dung sai cộng trừ không đối xứng (Unsymmetrical Plus/Minus Tolerances): Ghi kích thước danh nghĩa kèm theo hai giá trị sai lệch dương và âm khác nhau. Ví dụ:
25 +0.02 / -0.01(kích thước từ 24.99mm đến 25.02mm). - Dung sai một phía (Unilateral Tolerances): Chỉ cho phép sai lệch về một phía so với kích thước danh nghĩa. Thường dùng cho các mối lắp ghép như lắp ghép chặt (lỗ -0, trục +0) hoặc lắp ghép lỏng (lỗ +0, trục -0). Ví dụ:
25 +0.02 / 0.
Dung Sai Hình Học và Vị Trí (GD&T - Geometric Dimensioning and Tolerancing)
GD&T là một hệ thống ký hiệu tiêu chuẩn quốc tế giúp mô tả chính xác hình dạng, vị trí, phương hướng và độ tròn/phẳng của các đặc trưng chi tiết. Đây là công cụ mạnh mẽ trong gia công cơ khí chính xác, đặc biệt khi yêu cầu chức năng phức tạp.
- Lợi ích của GD&T:
- Mô tả chức năng thực tế: GD&T giúp thể hiện rõ hơn ý định thiết kế và chức năng mong muốn của chi tiết, thay vì chỉ giới hạn bởi các tọa độ vuông góc truyền thống.
- Tăng khả năng gia công: Cho phép phạm vi dung sai lớn hơn mà vẫn đảm bảo chức năng, giảm thiểu từ chối chi tiết.
- Đảm bảo khả năng lắp lẫn: Rõ ràng về các bề mặt chuẩn (datum) giúp kiểm soát tích lũy dung sai.
- Giảm thiểu tranh cãi: Cung cấp một ngôn ngữ kỹ thuật chuẩn hóa, giảm hiểu lầm giữa người thiết kế và người gia công.
- Khi nào nên dùng GD&T: Các chi tiết có yêu cầu cao về độ đồng tâm, độ vuông góc, độ phẳng, vị trí của lỗ hoặc bề mặt... nơi dung sai kích thước thông thường không đủ để mô tả.
Độ Nhám Bề Mặt (Surface Finish)
Mặc dù không phải là dung sai về kích thước, độ nhám bề mặt là một yêu cầu quan trọng trên bản vẽ, ảnh hưởng trực tiếp đến chức năng và quá trình gia công. Độ nhám được ký hiệu bằng các giá trị Ra (độ nhám trung bình số học), Rz (chiều cao nhấp nhô trung bình) hoặc các ký hiệu đặc trưng. Việc ghi rõ độ nhám cần thiết giúp người gia công chọn phương pháp phù hợp (phay, tiện thô, tinh, mài, đánh bóng...).
Dung Sai Chung (General Tolerances)
Đối với các kích thước không ghi dung sai riêng biệt, bản vẽ thường có một ghi chú về "Dung sai chung" hoặc "Dung sai tiêu chuẩn" (ví dụ: theo ISO 2768-mH hoặc ANSI B4.1). Điều này giúp tránh việc thiếu sót dung sai và giảm thiểu thời gian ghi chú cho những kích thước không quá quan trọng.

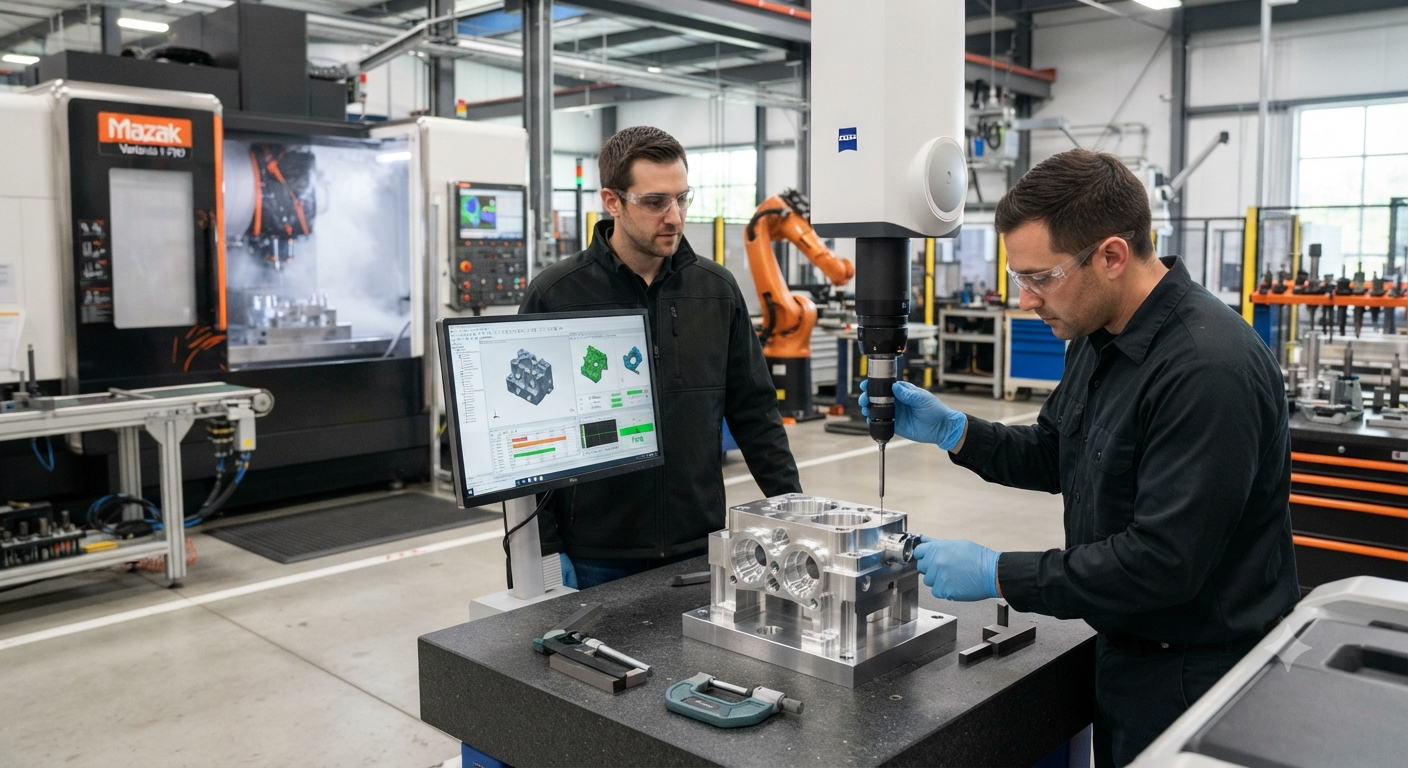

Thực Tiễn Tối Ưu Hóa Dung Sai Cho Gia Công Dễ Dàng
Để các bản vẽ của quý anh/chị không chỉ "đúng" mà còn "dễ gia công", hãy cân nhắc những kinh nghiệm sau:
1. Ưu Tiên Các Bề Mặt Quan Trọng Nhất
Chỉ áp dụng dung sai chặt chẽ cho những bề mặt hoặc kích thước thực sự cần thiết cho chức năng hoặc lắp ráp. Các bề mặt không quan trọng khác nên được nới lỏng dung sai hoặc chỉ định theo dung sai chung. Điều này giúp giảm chi phí gia công đáng kể vì các quy trình gia công cơ khí chính xác đòi hỏi thời gian và công sức lớn.
2. Hiểu Rõ Khả Năng Của Quy Trình Gia Công
Người thiết kế cần có kiến thức cơ bản về các phương pháp gia công (tiện, phay, khoan, mài, gia công CNC...). Mỗi phương pháp có khả năng đạt được độ chính xác nhất định. Việc yêu cầu dung sai chặt hơn khả năng của máy móc sẽ dẫn đến chi phí phát sinh hoặc không thể thực hiện được. Ví dụ, việc yêu cầu dung sai ±0.01mm cho một kích thước lớn bằng phương pháp phay thông thường sẽ rất khó khăn và tốn kém.
3. Sử Dụng Các Dung Sai Tiêu Chuẩn
Các tiêu chuẩn quốc tế (ISO, ASME) cung cấp bảng dung sai và lắp ghép tiêu chuẩn. Việc áp dụng chúng không chỉ đảm bảo tính đồng nhất mà còn giúp người gia công dễ dàng tra cứu và thực hiện mà không cần quá nhiều giải thích. Đây là một cách hiệu quả để giảm thiểu sai sót và tăng tốc độ làm việc.
4. Tránh "Over-tolerancing" – Dung Sai Quá Chặt Không Cần Thiết
Đây là sai lầm phổ biến. Dung sai quá chặt không cần thiết làm tăng đáng kể thời gian và chi phí gia công mà không mang lại giá trị gia tăng nào. Luôn tự hỏi: "Dung sai này có thực sự cần thiết cho chức năng của chi tiết không?". Một chi tiết cần gia công cơ khí chính xác đòi hỏi sự cân nhắc kỹ lưỡng về dung sai.
5. Thiết Lập Hệ Chuẩn (Datum System) Rõ Ràng
Khi sử dụng GD&T, việc xác định các bề mặt chuẩn (datum features) một cách rõ ràng và hợp lý là cực kỳ quan trọng. Hệ chuẩn là cơ sở để đo lường và gia công, ảnh hưởng trực tiếp đến độ chính xác của các đặc trưng khác. Hệ chuẩn phải ổn định, dễ dàng gá đặt trên máy và kiểm tra.
6. Bản Vẽ Phải Rõ Ràng, Đầy Đủ Và Dễ Đọc
- Sử dụng đủ số lượng hình chiếu, mặt cắt, hình trích để thể hiện tất cả các đặc trưng của chi tiết.
- Các đường kích thước, đường gióng, mũi tên phải rõ ràng, không chồng chéo.
- Ghi chú giải thích (notes) phải ngắn gọn, súc tích và không gây hiểu lầm.
- Sắp xếp thông tin một cách khoa học, dễ tìm kiếm.
7. Tham Vấn Với Thợ Gia Công Hoặc Đối Tác Sản Xuất
Trước khi hoàn thiện bản vẽ, việc trao đổi với những người trực tiếp gia công (ví dụ: các kỹ sư của Minh Anh Solution chuyên về cơ khí theo bản vẽ hoặc thiết kế máy tự động) có thể mang lại những góp ý vô cùng giá trị. Họ có kinh nghiệm thực tế về khả năng của máy móc, các khó khăn trong quá trình gia công và có thể đề xuất các điều chỉnh dung sai hợp lý mà vẫn đảm bảo chức năng.
Sai Lầm Thường Gặp Khi Thể Hiện Dung Sai
- Dung sai bị chồng chéo hoặc không nhất quán: Gây khó khăn cho việc xác định kích thước thực tế và kiểm tra.
- Thiếu dung sai cho các kích thước quan trọng: Dẫn đến việc người gia công phải tự suy đoán hoặc sản phẩm không đạt yêu cầu.
- Sử dụng dung sai hình học không phù hợp: Áp dụng GD&T quá mức cho các chi tiết đơn giản hoặc không đúng cách.
- Không có dung sai chung: Nếu không có dung sai cụ thể cho từng kích thước hoặc dung sai chung, việc kiểm soát chất lượng sẽ rất mơ hồ.
Việc thể hiện dung sai trên bản vẽ là một nghệ thuật và khoa học, đòi hỏi sự kết hợp giữa kiến thức thiết kế, khả năng gia công và kinh nghiệm thực tiễn. Một bản vẽ được ghi dung sai chuẩn xác và tối ưu sẽ giúp quá trình gia công diễn ra trơn tru, giảm thiểu sai sót, tiết kiệm chi phí và mang lại sản phẩm chất lượng cao. Tại Minh Anh Solution, chúng tôi luôn chú trọng đến từng chi tiết nhỏ nhất trên bản vẽ để đảm bảo mọi giải pháp gia công cơ khí chính xác và thiết kế máy tự động đều đạt được hiệu quả tối ưu cho quý anh/chị.
